Vervanging van de Priming O-ring op de Eheim Pro II Serie Filters

Algemeen

Tekst en Foto's: Johan Verheesen

Een enkele keer komt het voor dat een Eheim Pro II filter gaat lekken door een beschadigde o-ring in het drukknopgedeelte van het pomphuis. We hebben het dan over de Eheim 2026, 2028, 2126 en 2128.  Door de beschadiging aan de o-ring loopt het pomphuis langzaam vol en begint te lekken. In dit artikel wordt beschreven hoe je de o-ring met het Eheim artikelnummer 7354170 kunt vervangen. (Deze o-ring wordt niet vermeld op de bijgeleverde technische tekening)

De o-ring is geen standaard maat en speciaal gemaakt voor Eheim. Deze is niet verkrijgbaar als service-artikel in de aquariumspeciaalzaken en websites. De reden hiervoor is dat Eheim geen garantie geeft op de pomp als je zelf aan de drukknop sleutelt. De o-ring kan via een aquariumspeciaalzaak bij de importeur besteld worden, maar er wordt dan wel nadrukkelijk bijgezegd dat de garantie op je pomp vervalt als je hieraan zelf werkt. Mocht je dus nog een pomp hebben die binnen de garantie valt, overweeg dan zeker om contact op te nemen met Eheim.

Hieronder staat stap voor stap beschreven hoe je de revisie kunt uitvoeren.

De schrijver van dit artikel alsmede de NVC en NVCweb aanvaarden geen enkele aansprakelijkheid bij het beschadigen van uw pomp.

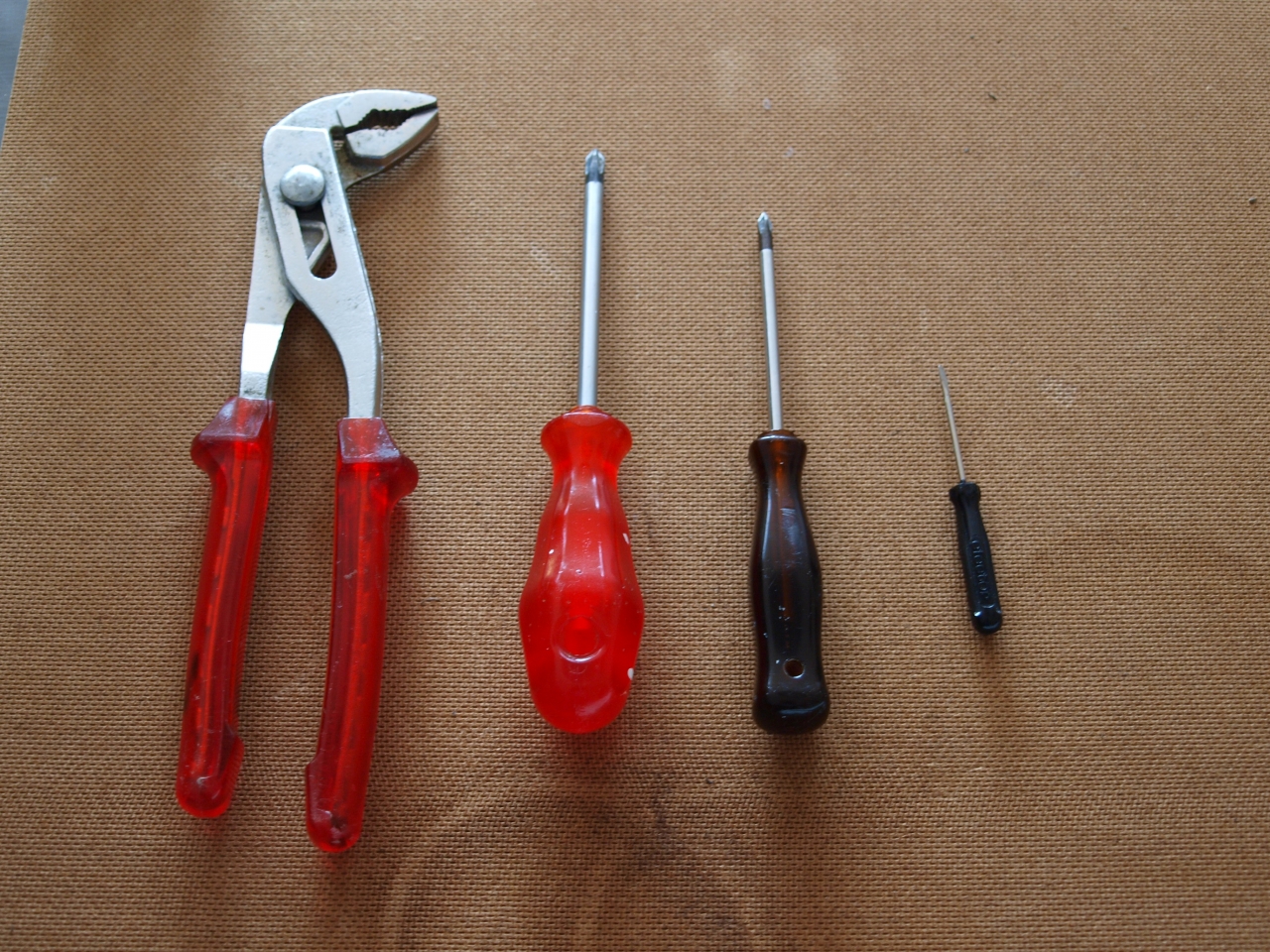

Voor het vervangen van de o-ring heb je een waterpomptang, een kruiskopschroevendraaier PS1 en PS2, een kleine platte schroevendraaier en aquariumveilige vaseline of silliconenspray nodig. Zoek vervolgens een plaats waar je op een gemakkelijke wijze aan de pomp kan werken.

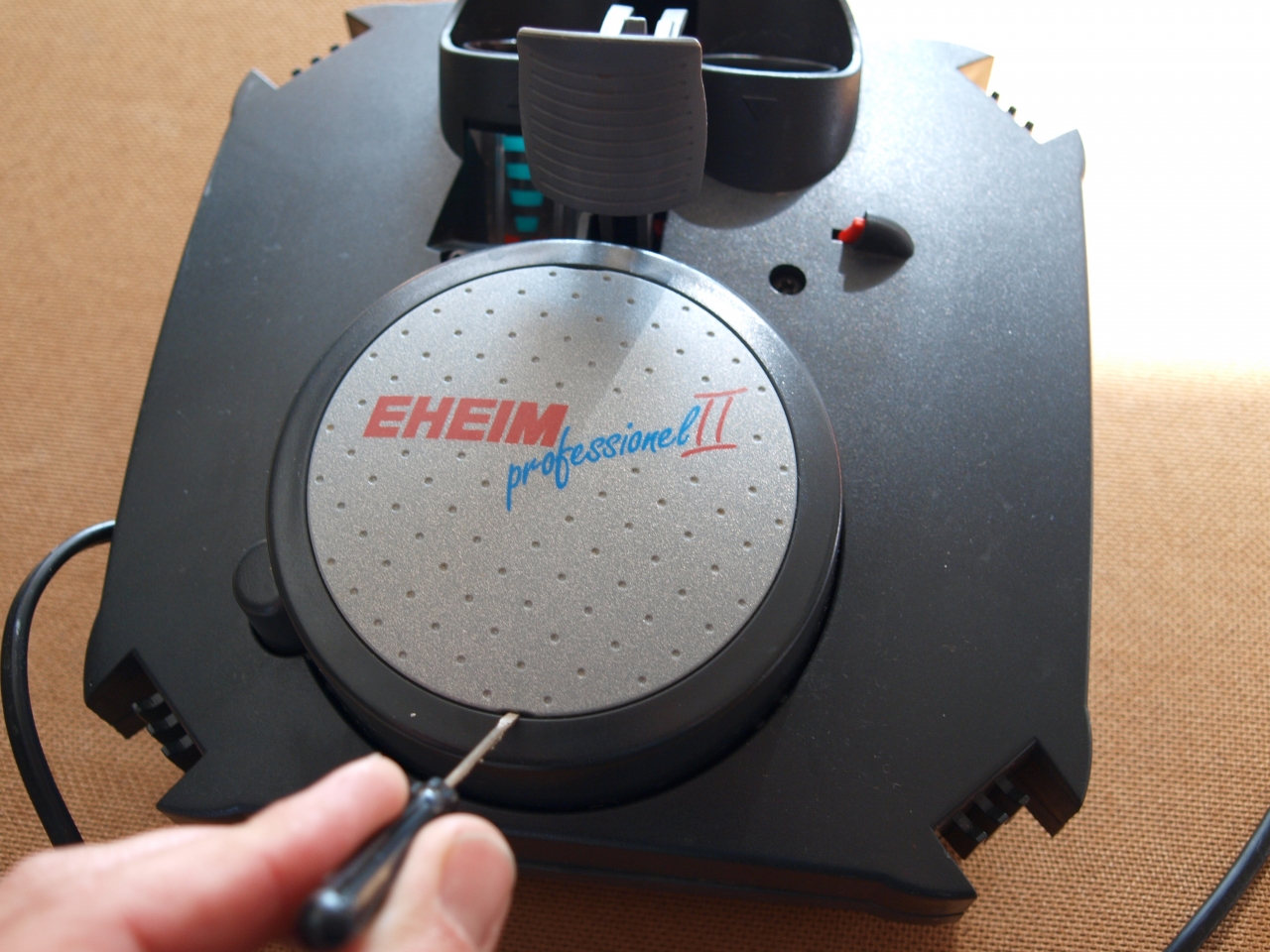

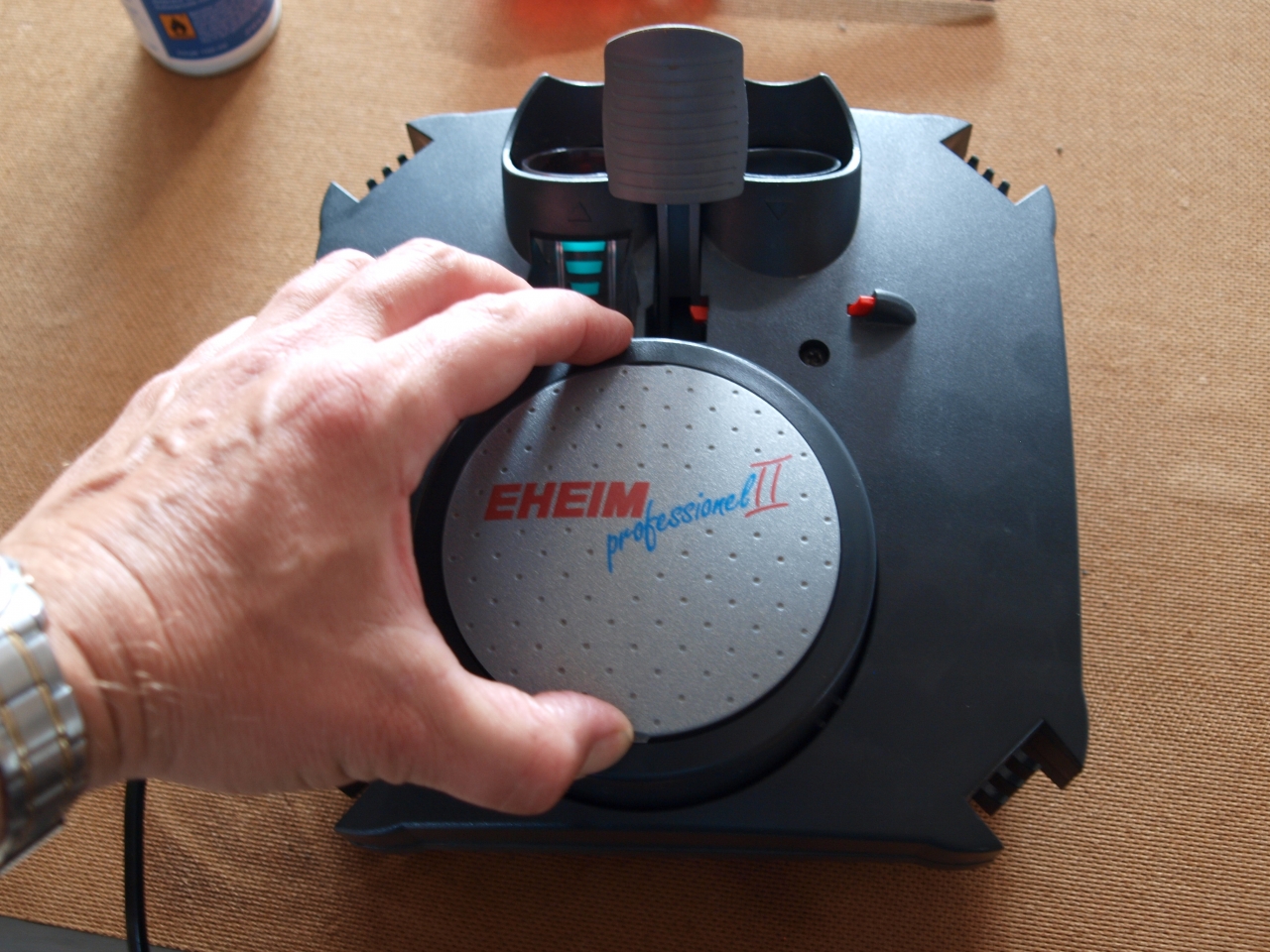

Gebruik de kleine platte schroevendraaier om de Eheim kap te verwijderen van de drukknop..

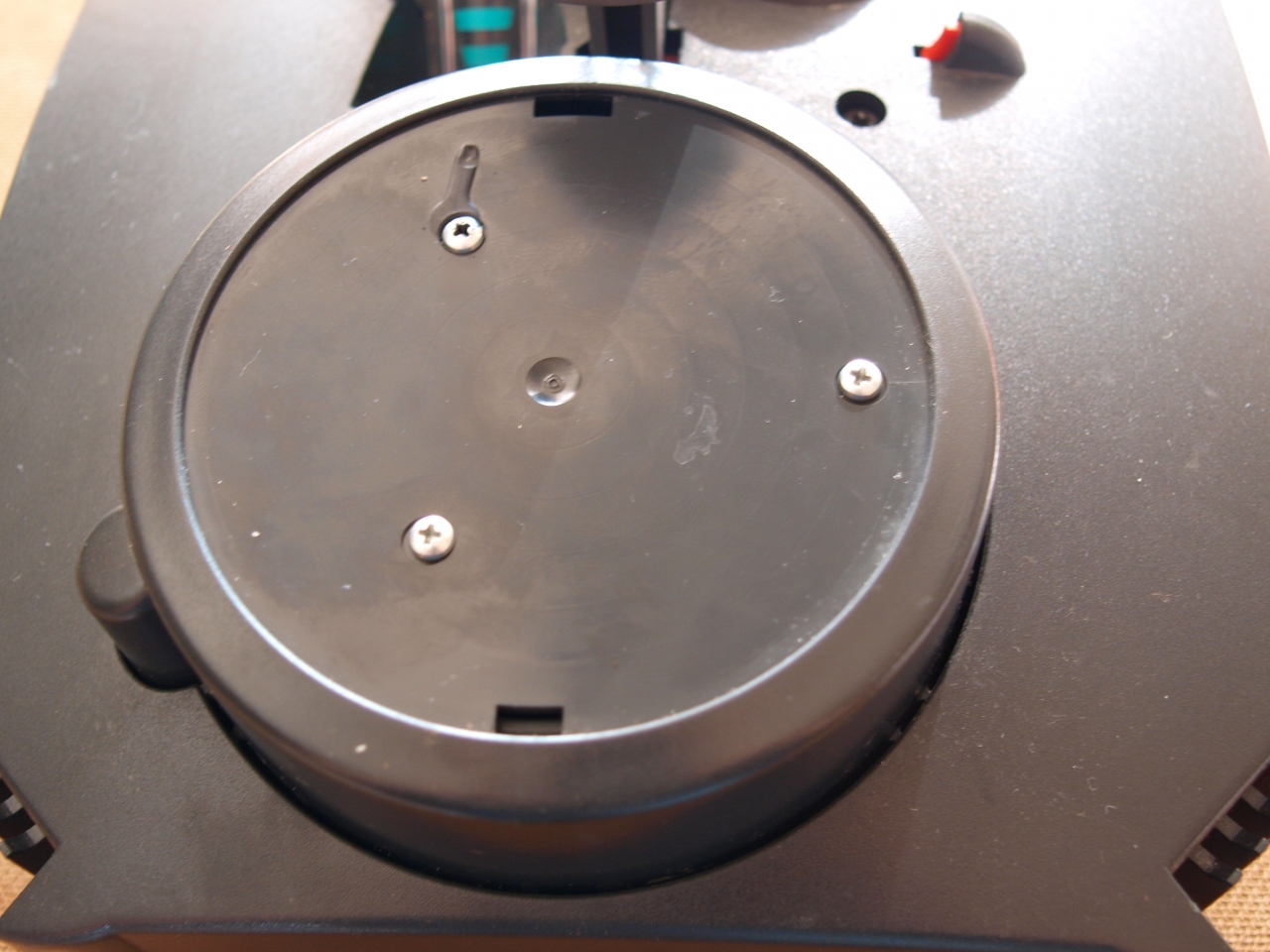

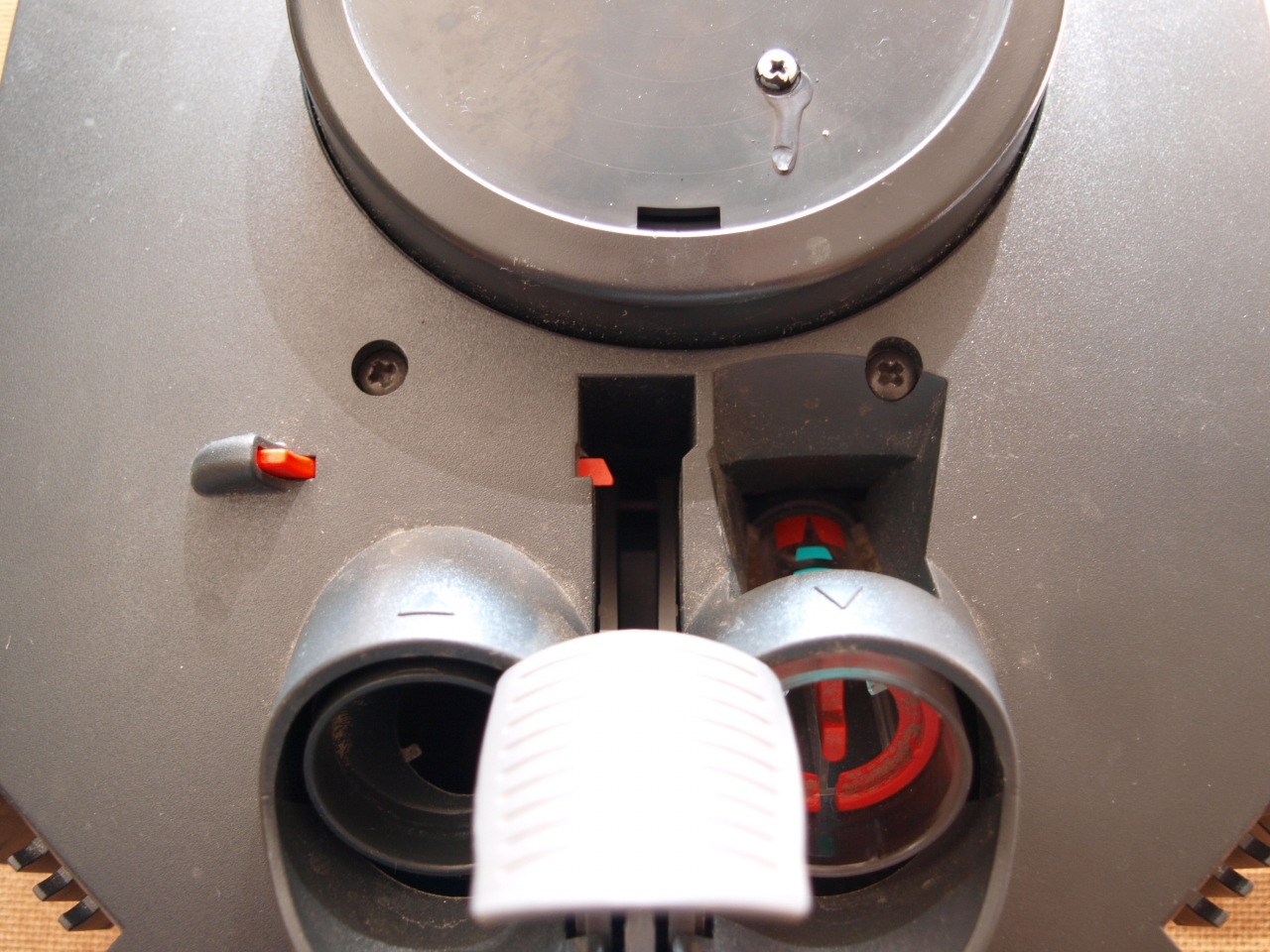

Als de Eheim kap verwijderd is, ziet u 3 kleine kruiskopschroeven. Wacht nog even met het verwijderen van deze schroeven.

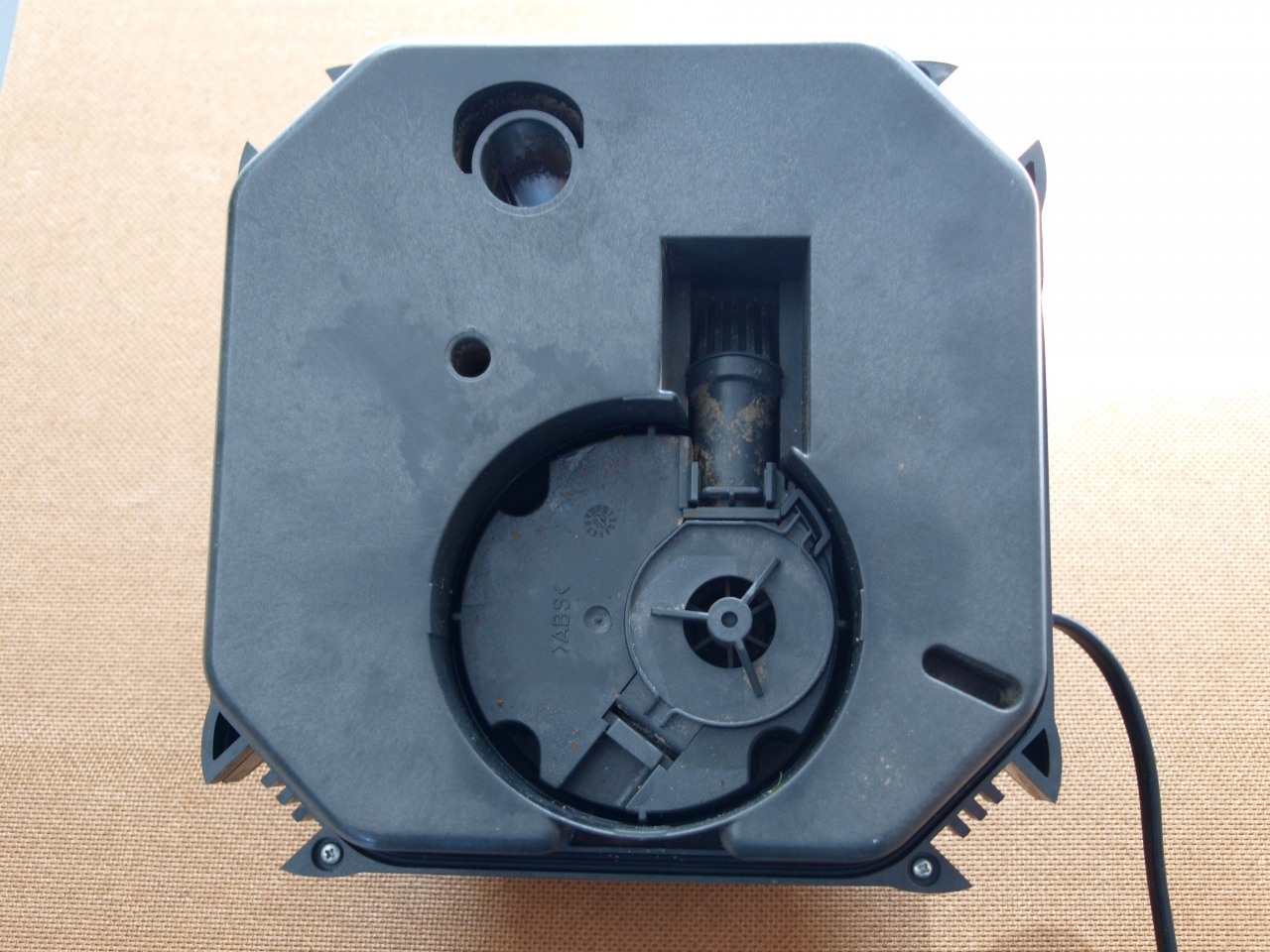

Draai het pomphuis om en verwijder de 4 schroeven met de SP1 kruiskopschroevendraaier.
Draai vervolgens het pomphuis weer om en verwijder de 2 grote kruiskopschroeven met de SP2 kruiskopschroevendraaier.

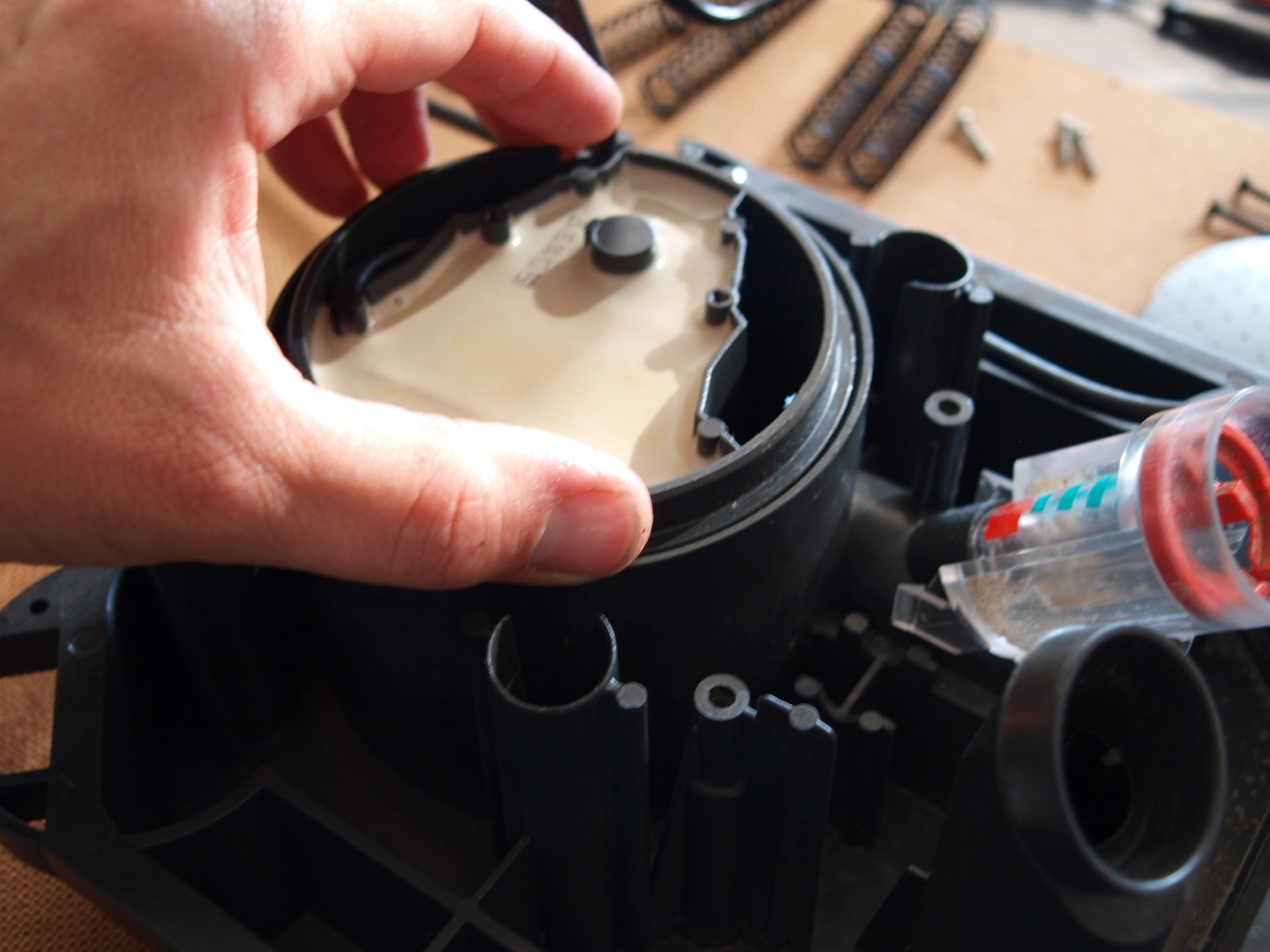

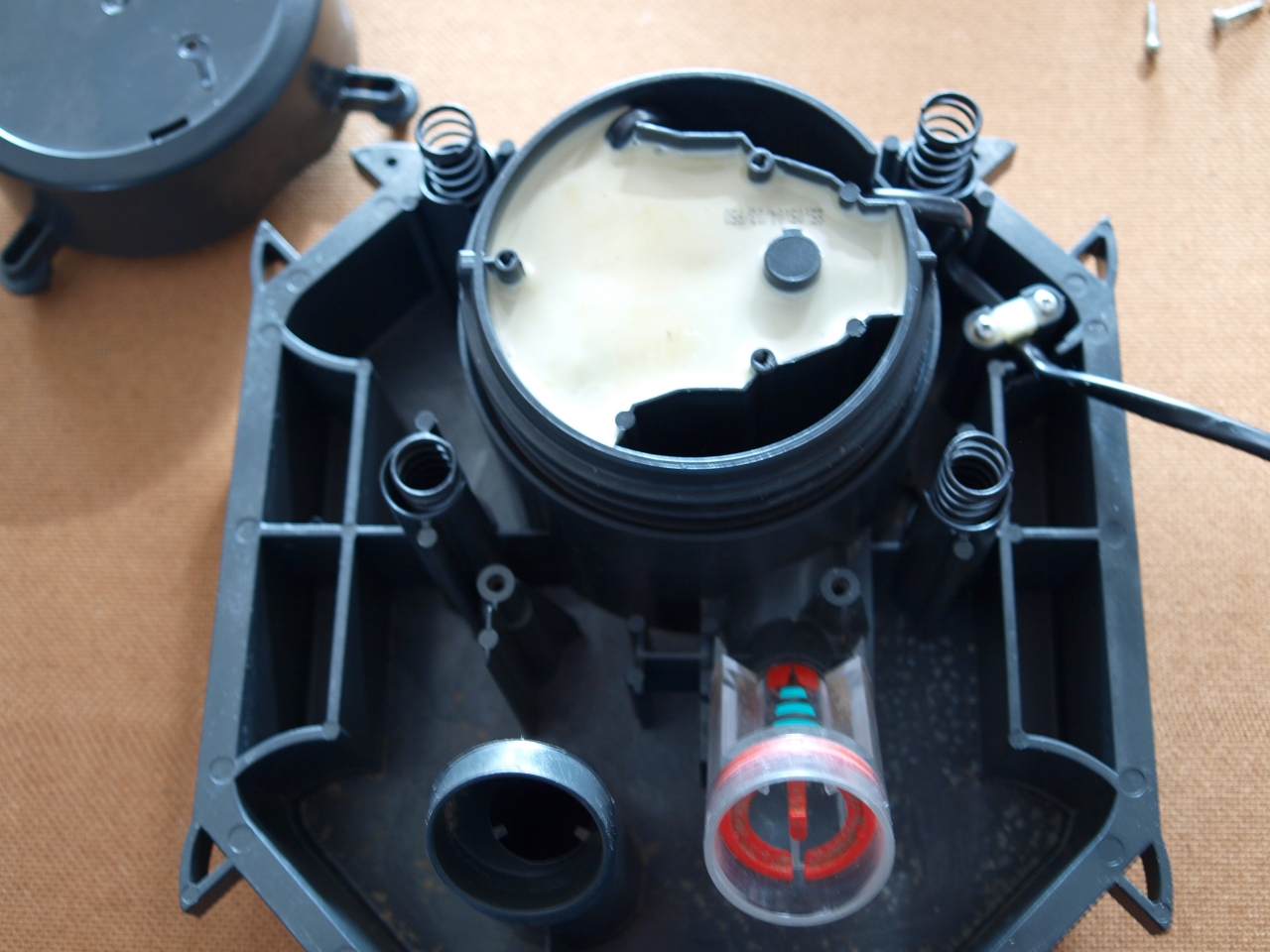

Nu kan de bovenkap van het pomphuis verwijderd worden. Daarna moeten de veren verwijderd worden.

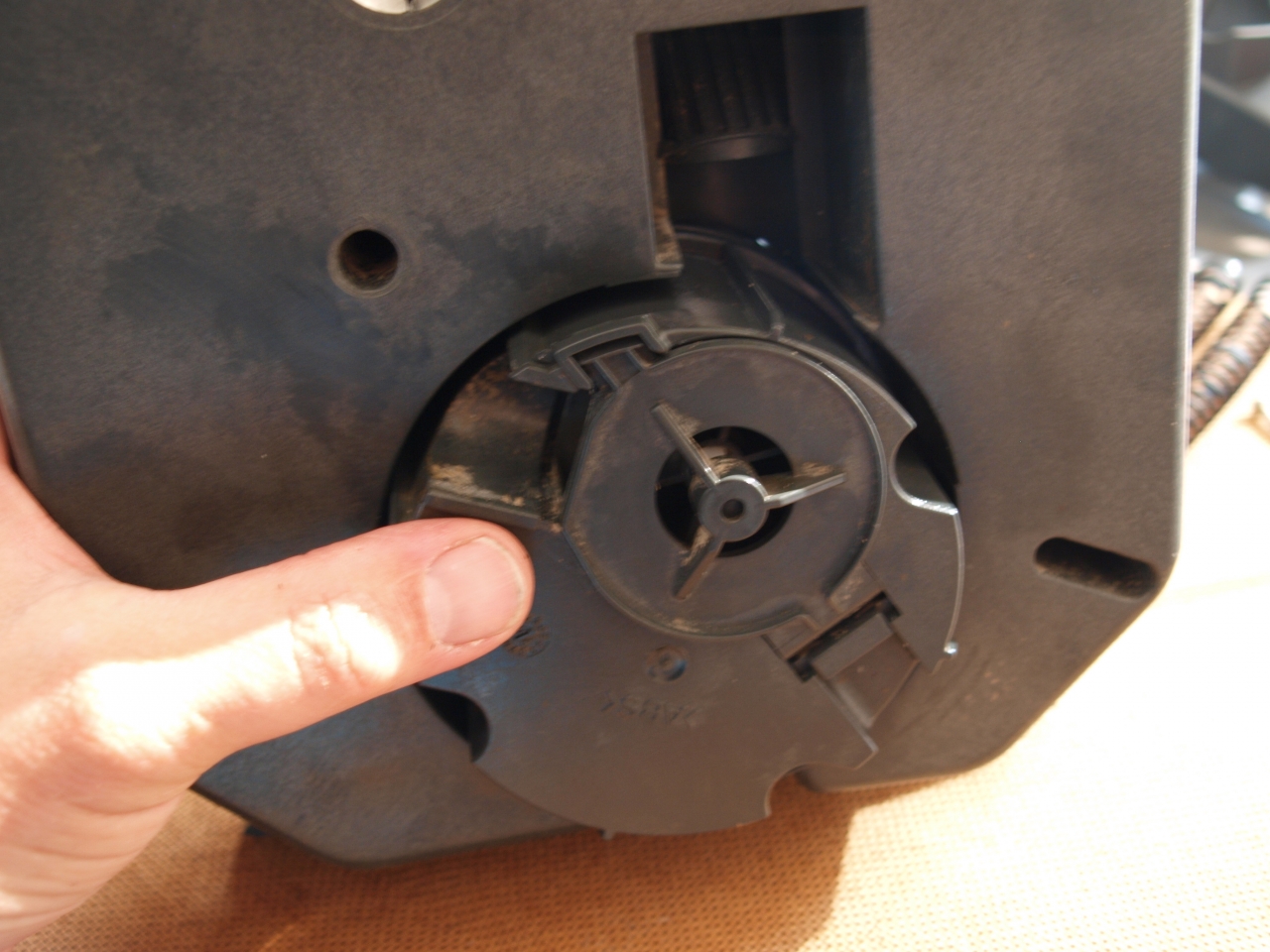

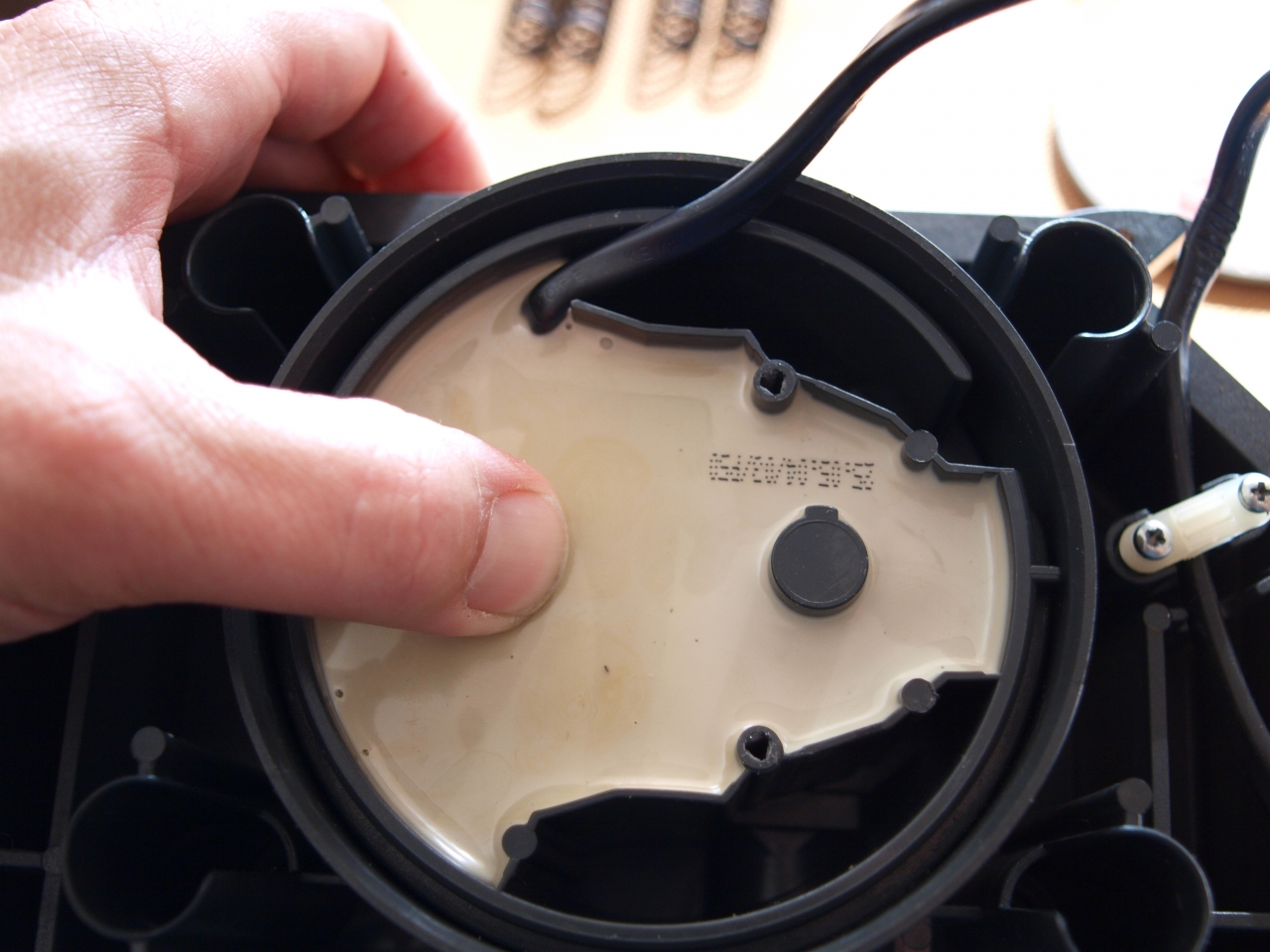

Maak het klemmetje van het netsnoer los met behulp van de SP1 kruiskopschroevendraaier, zodanig dat het snoer vrij kan schuiven. Daarna drukt u de drukknop naar de onderkant van het pomhuis en duwt u deze eruit.

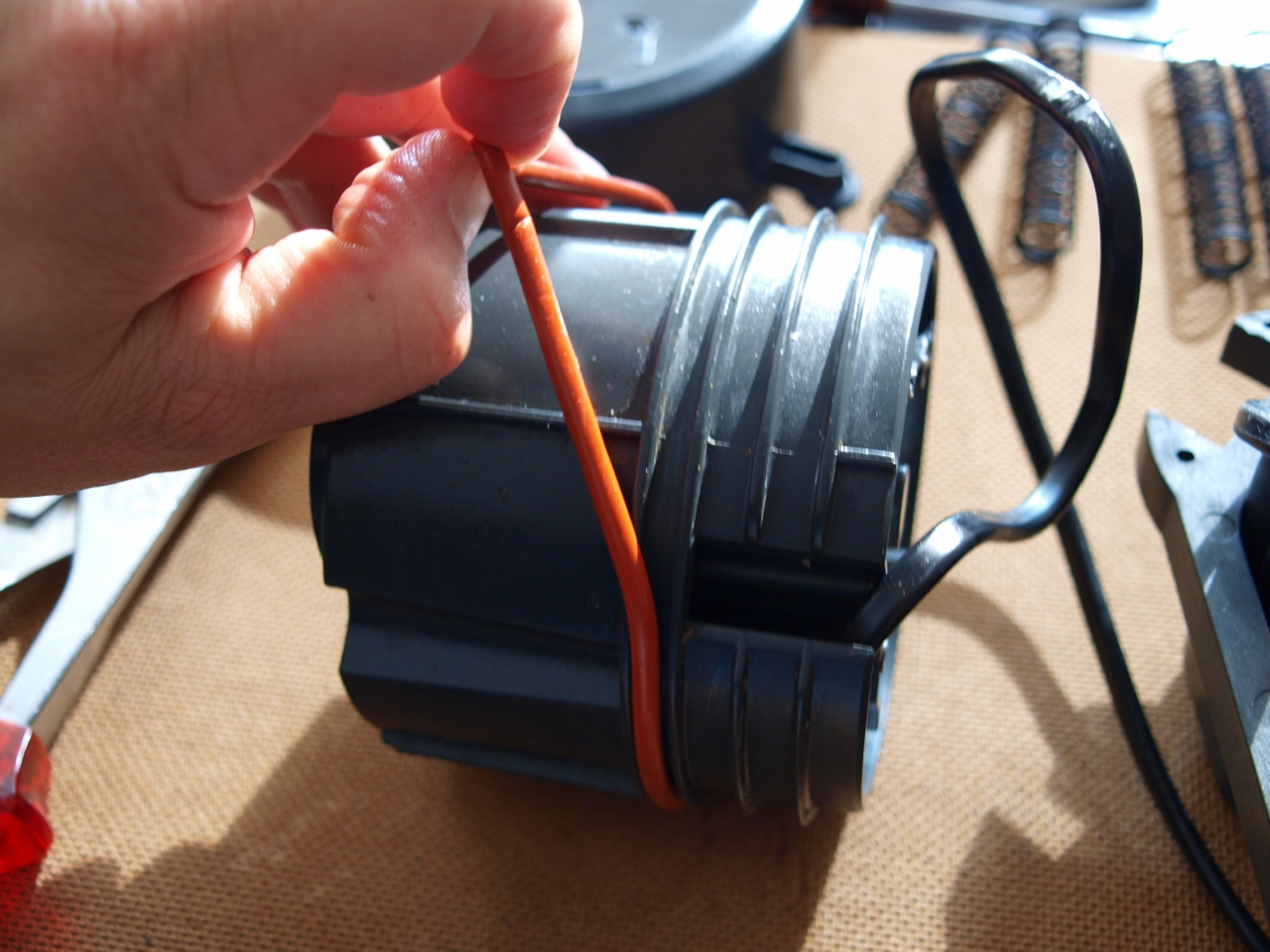

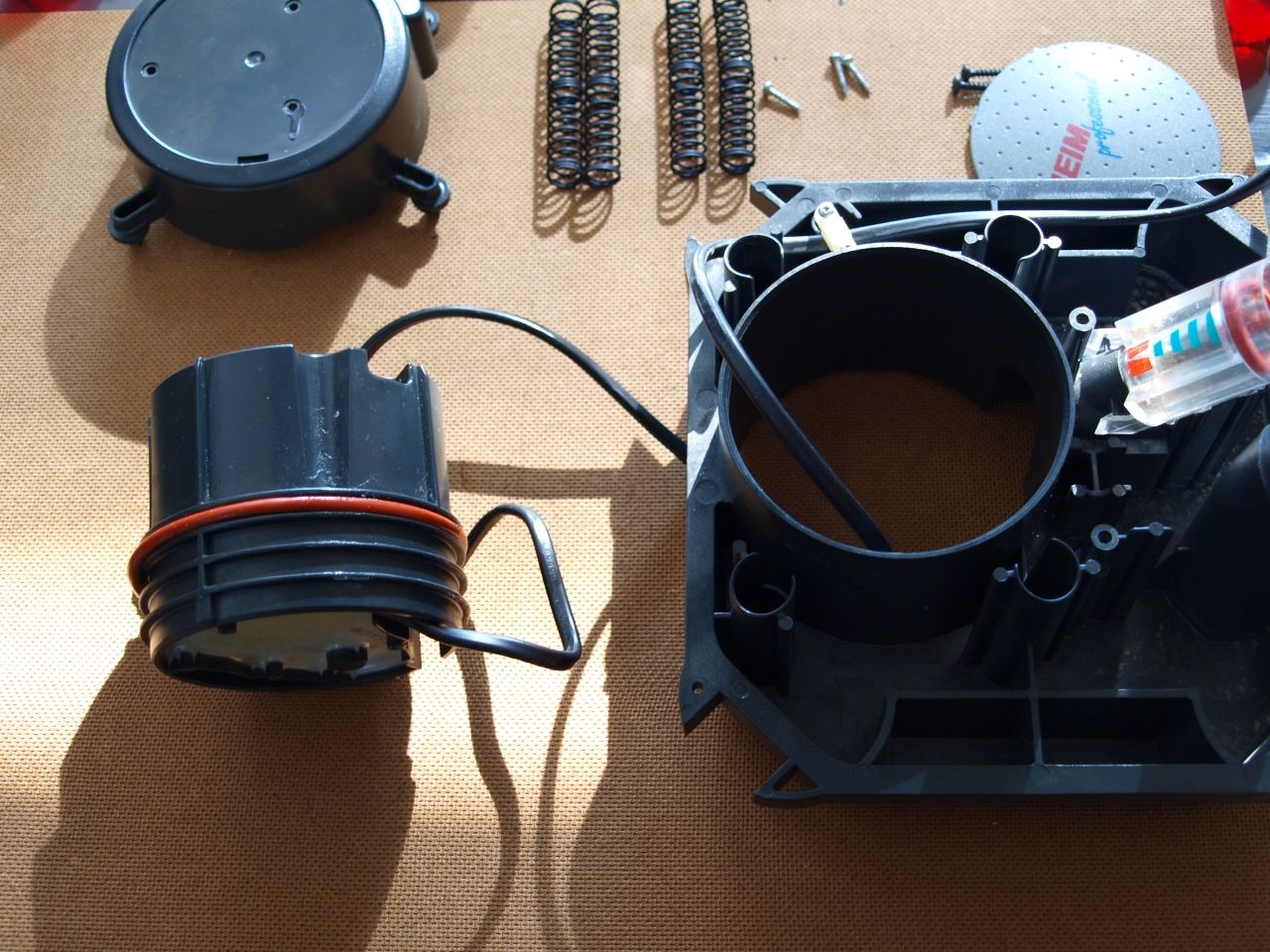

U kunt nu de o-ring verwijderen, maar VERVANG DE O-RING NOG NIET OP DIT MOMENT!!!!
Nu gaan we de schacht verwijderen.

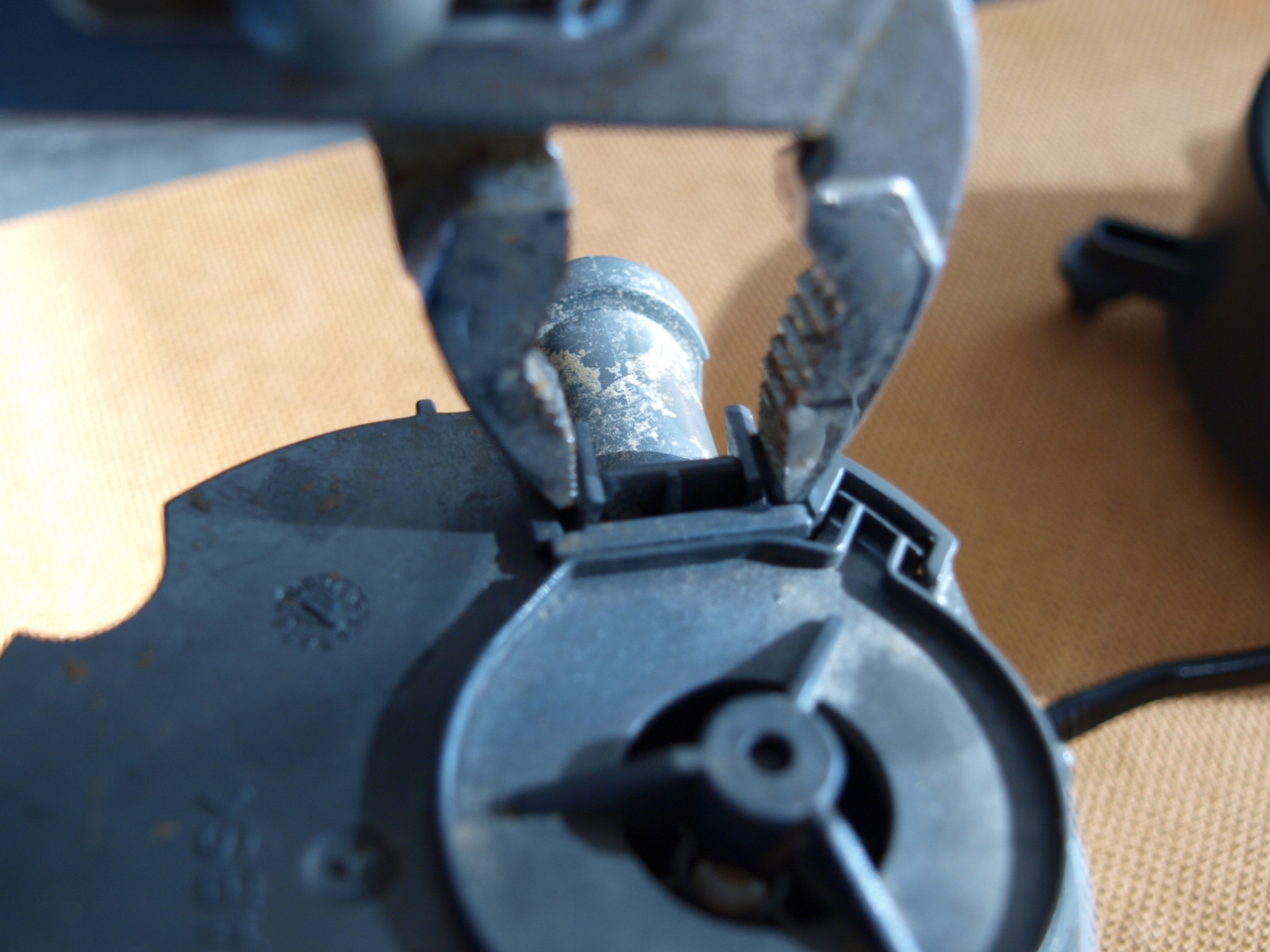

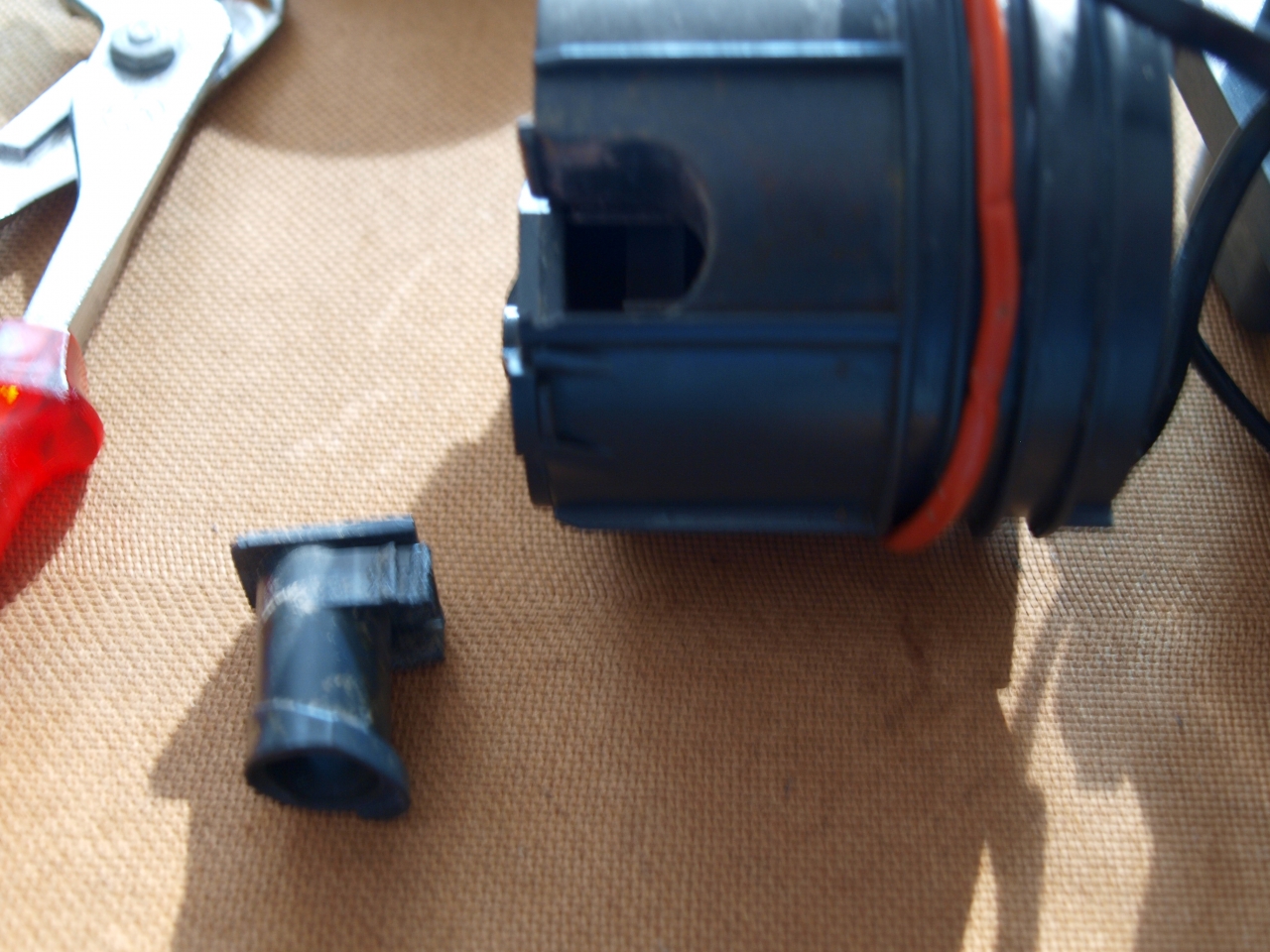

Met behulp van een waterpomptang verwijdert u met beleid de schacht door de 2 klemmetjes naar elkaar toe te knijpen en tegelijkertijd de schacht naar boven te schuiven. Dit vraagt wel wat geduld.

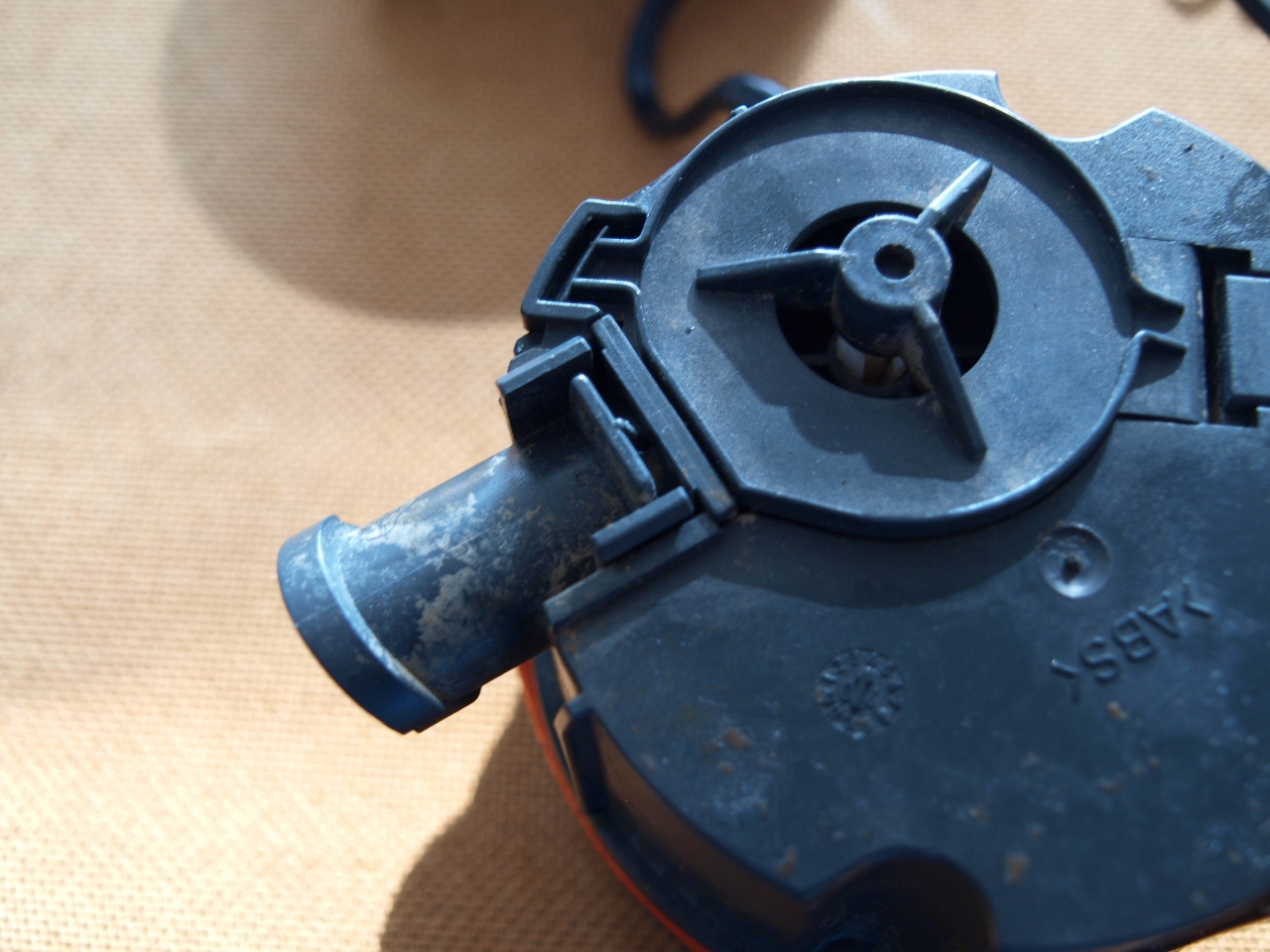

Nu is de schacht verwijderd.
Als u de o-ring nog niet verwijderd heeft, dan is dit het moment om deze te demonteren.
Schuif nu de drukknop weer terug langs de onderkant van het pomphuis tot deze er helemaal door is.

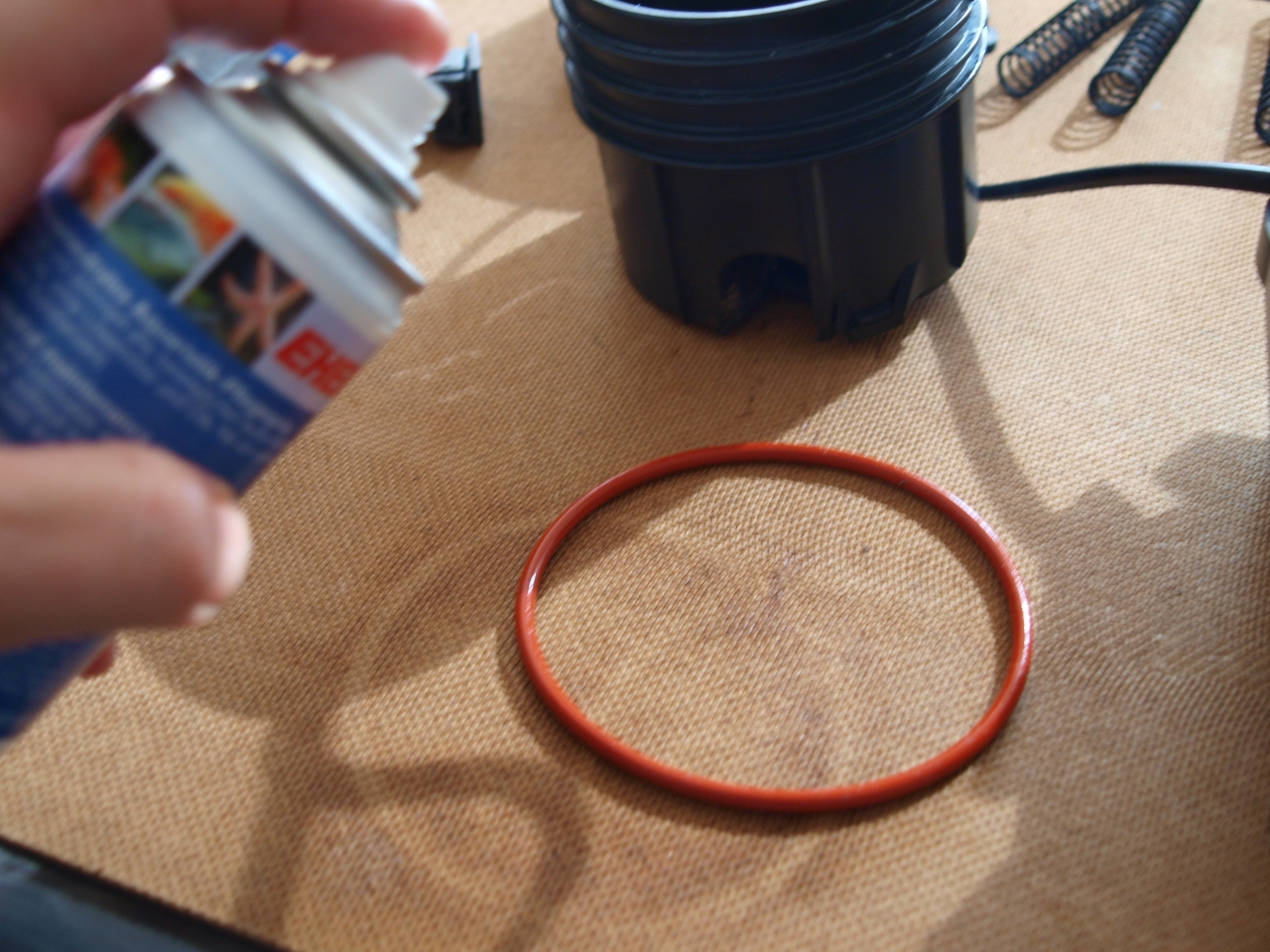

Smeer de nieuwe o-ring in met een aquariumveilige vasaline of siliconenspray.

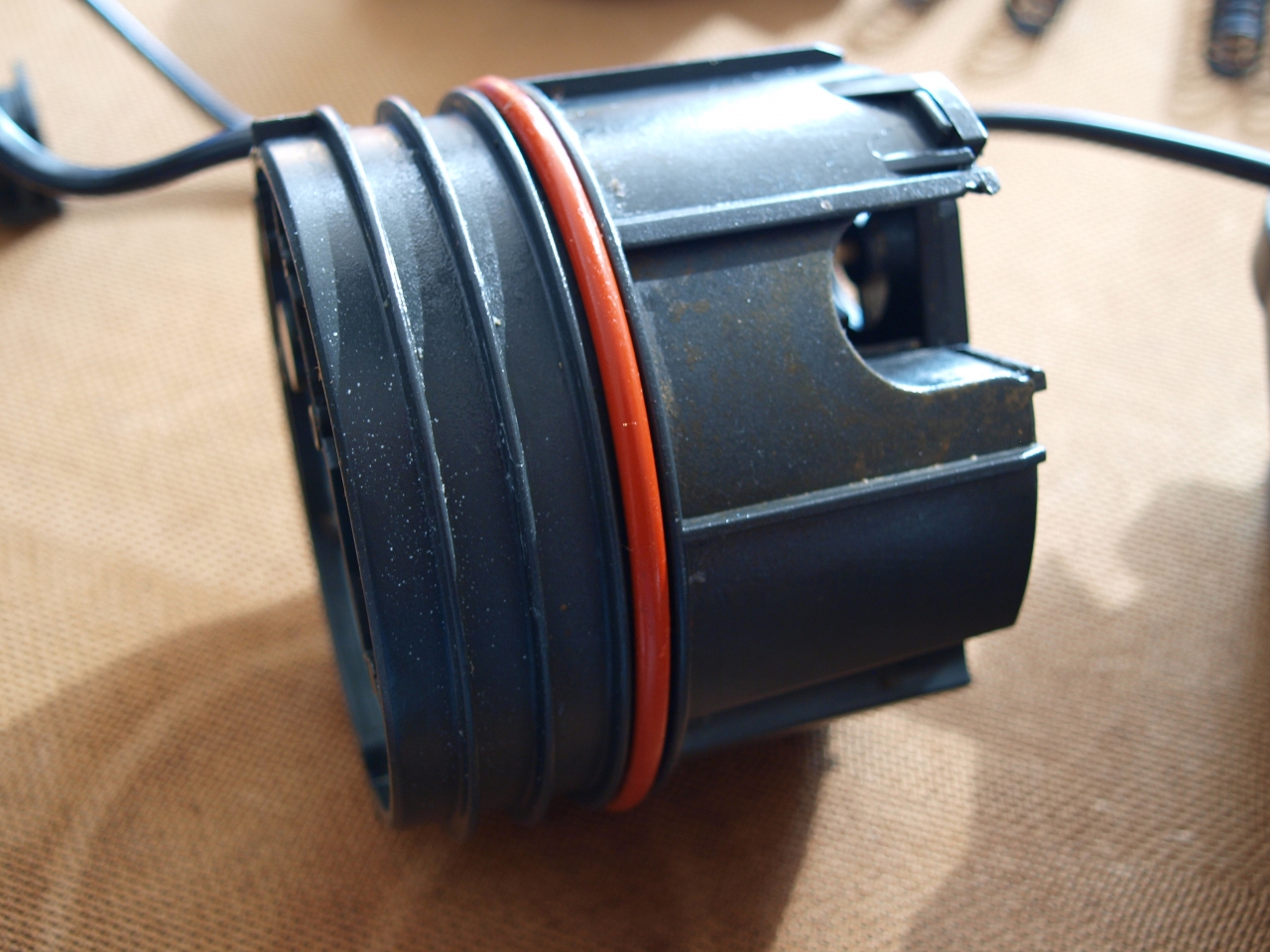

Plaats nu de nieuwe o-ring op de drukknop.
Plaats nu met beleid de drukknop terug in het pomphuis. Zorg ervoor dat de o-ring niet voorbij de opening komt waar de schacht hoort te zitten, anders is er een grote kans op beschadiging van de o-ring.

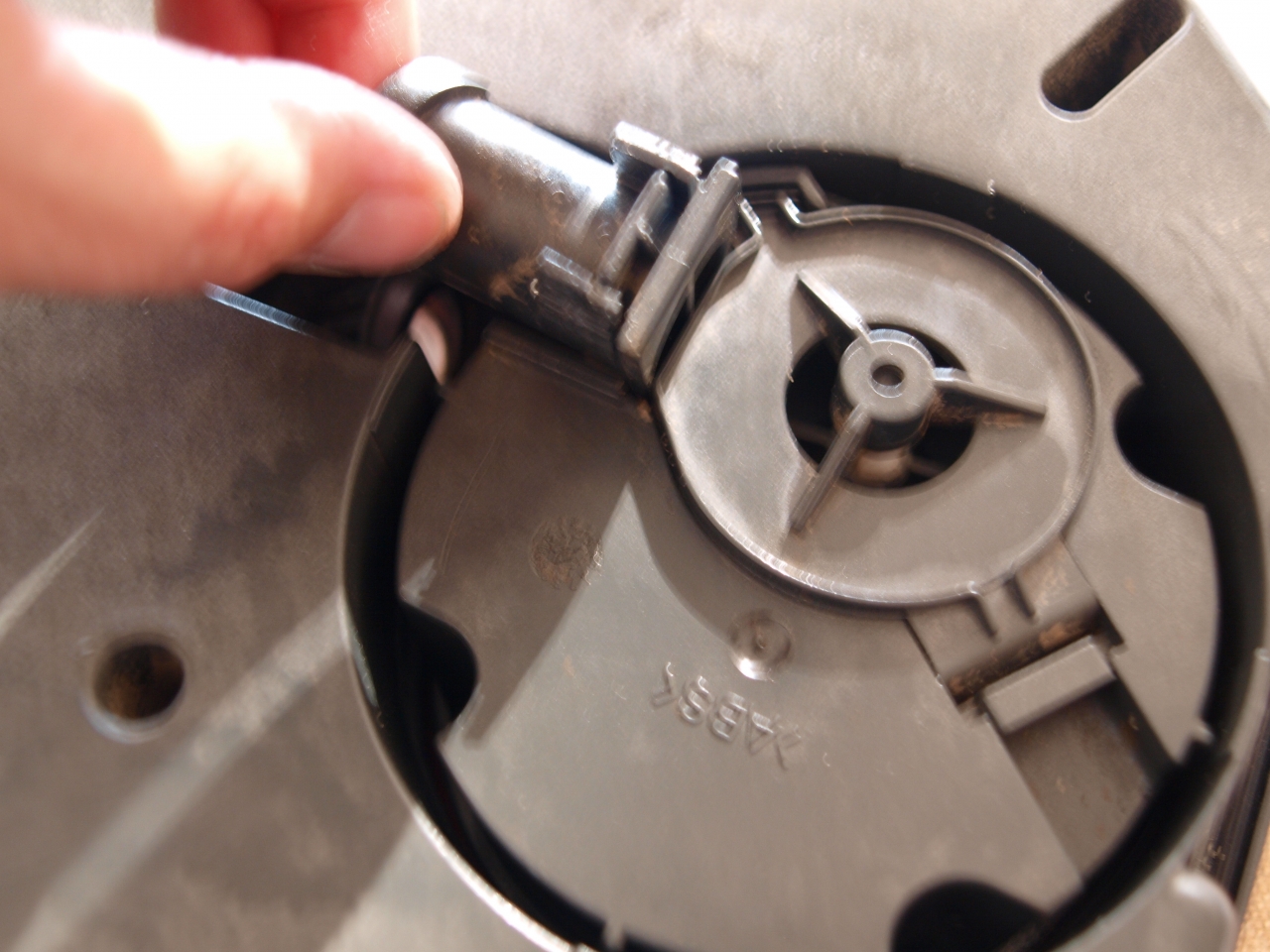

Draai nu het pomphuis om terwijl u de drukknop vasthoudt. Daarna wordt de schacht teruggeplaatst.

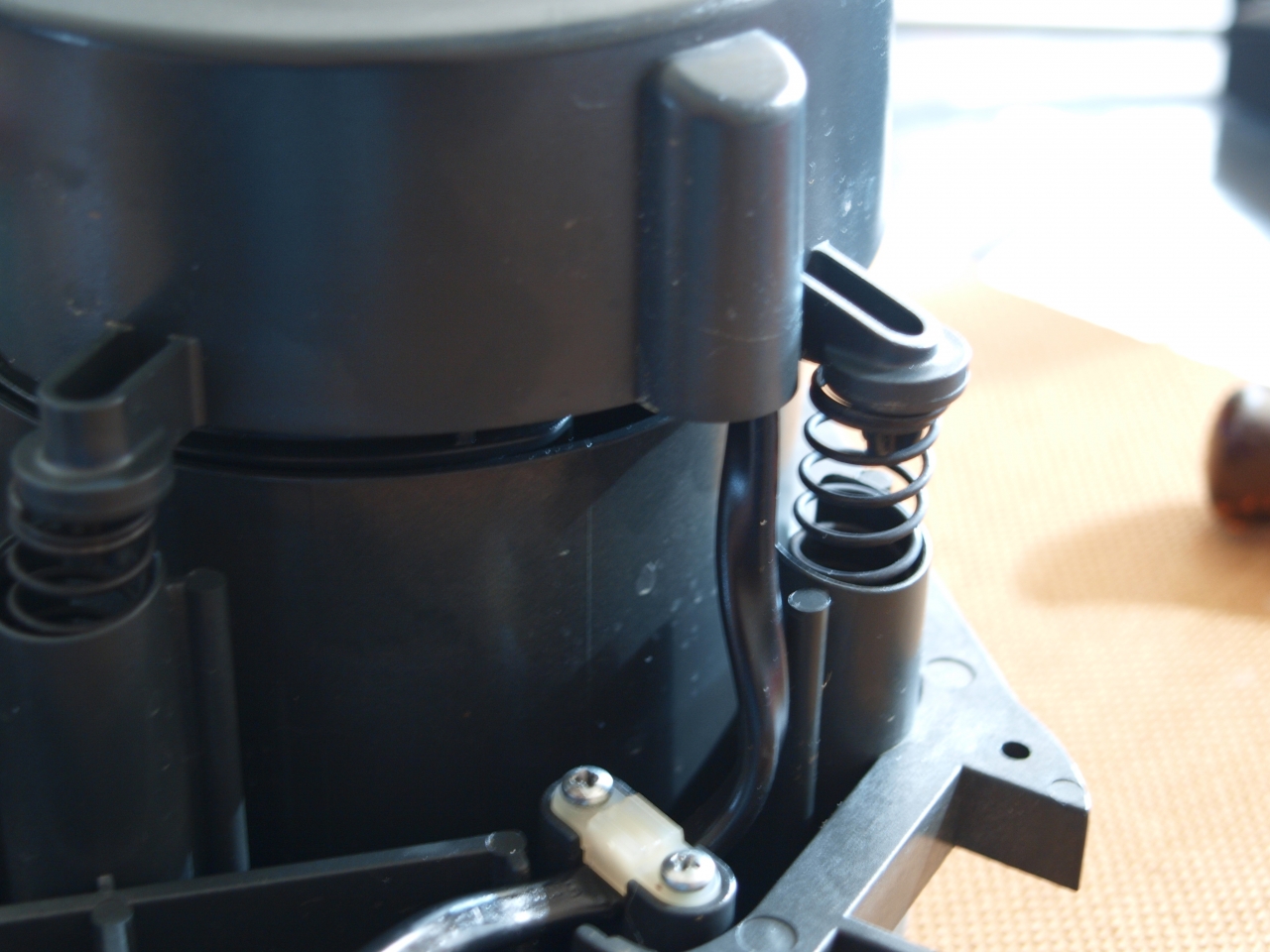

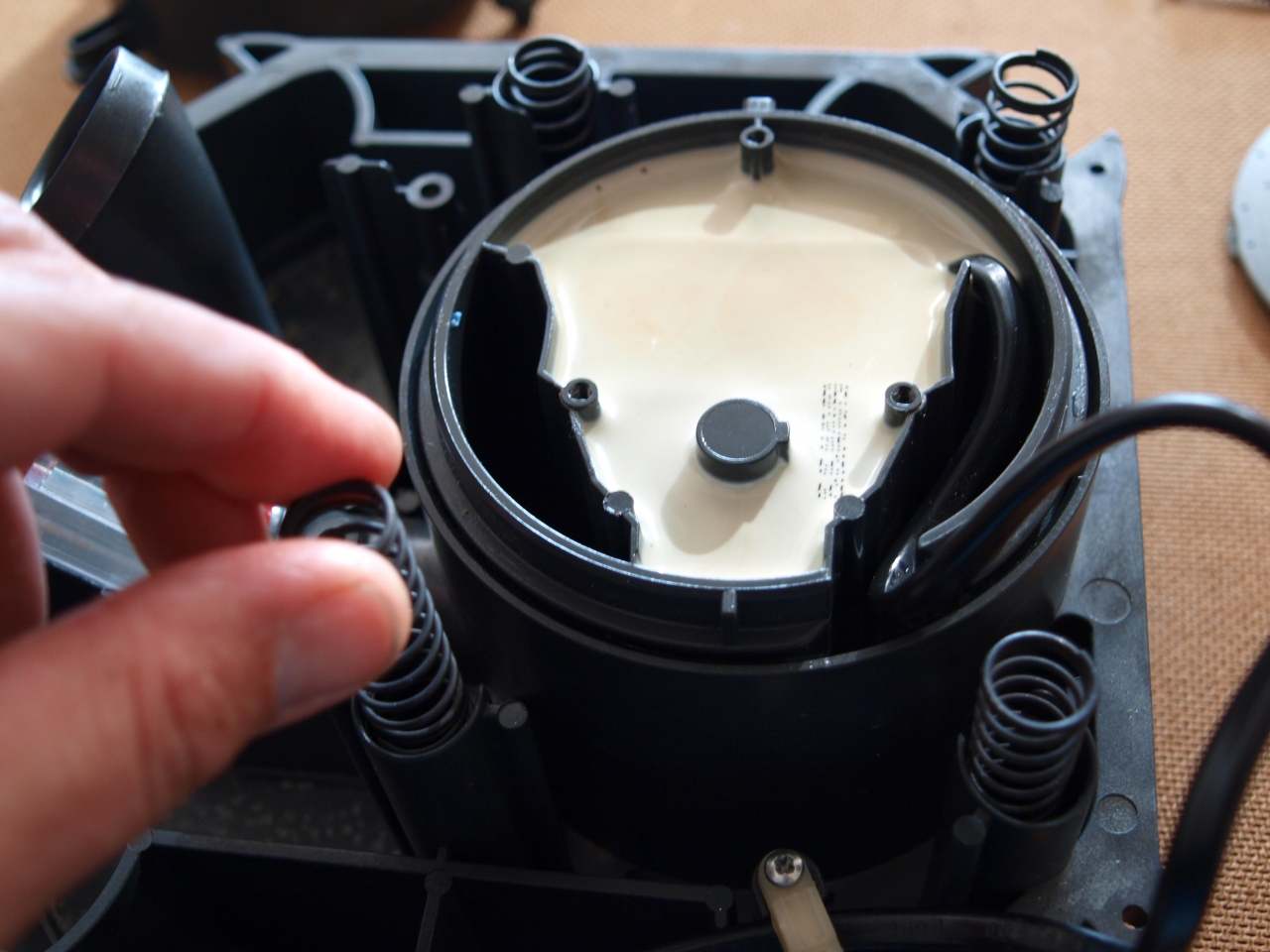

Draai het pomphuis om en plaats de 4 drukveren terug.

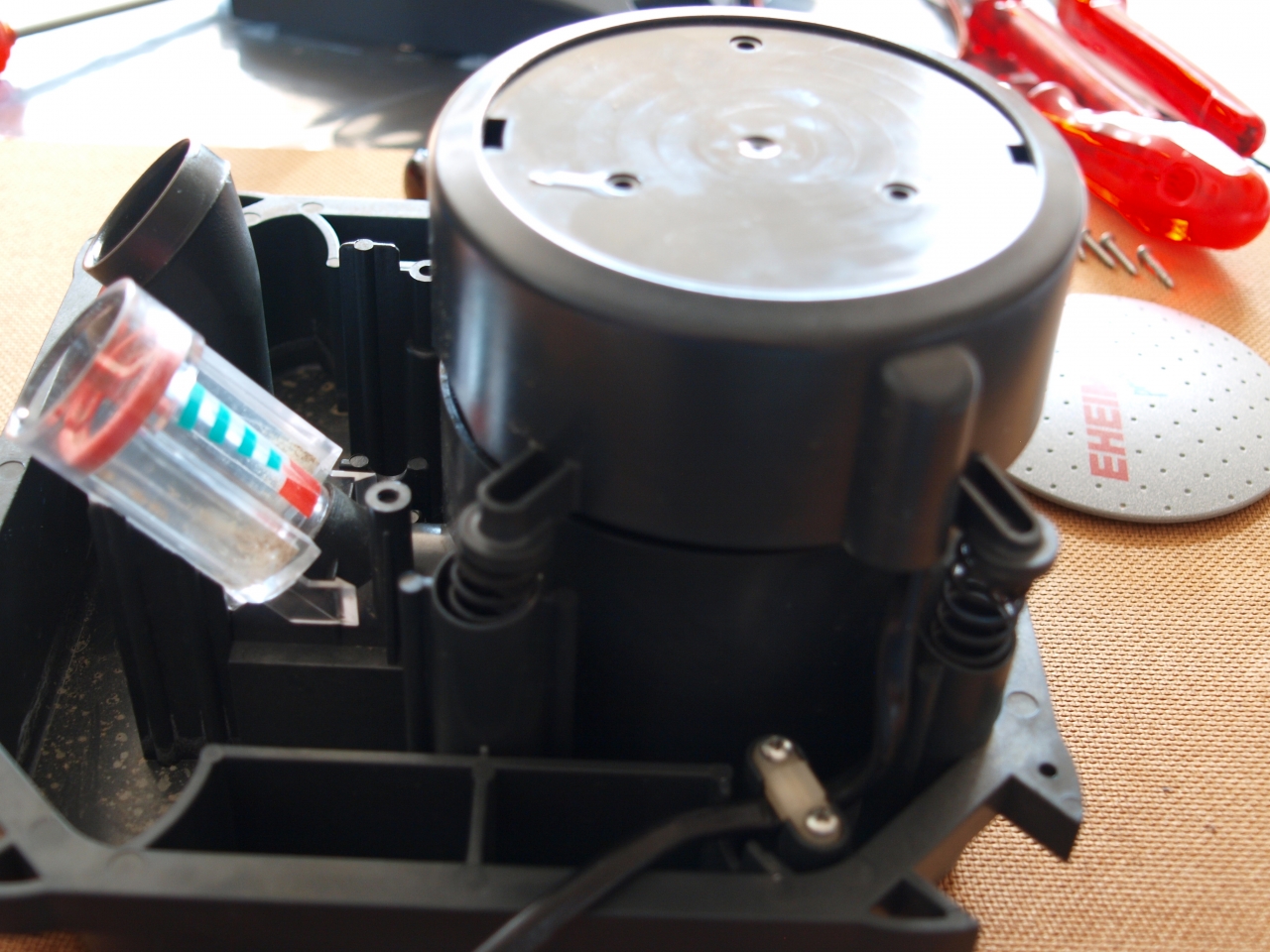

Plaats nu de kap terug op de drukknop met de uitsparing voor het netsnoer aan de juiste zijde.
Let er bij het plaatsen van de drukknop op dat het netsnoer zodanig zit dat deze niet afgeklemd wordt.

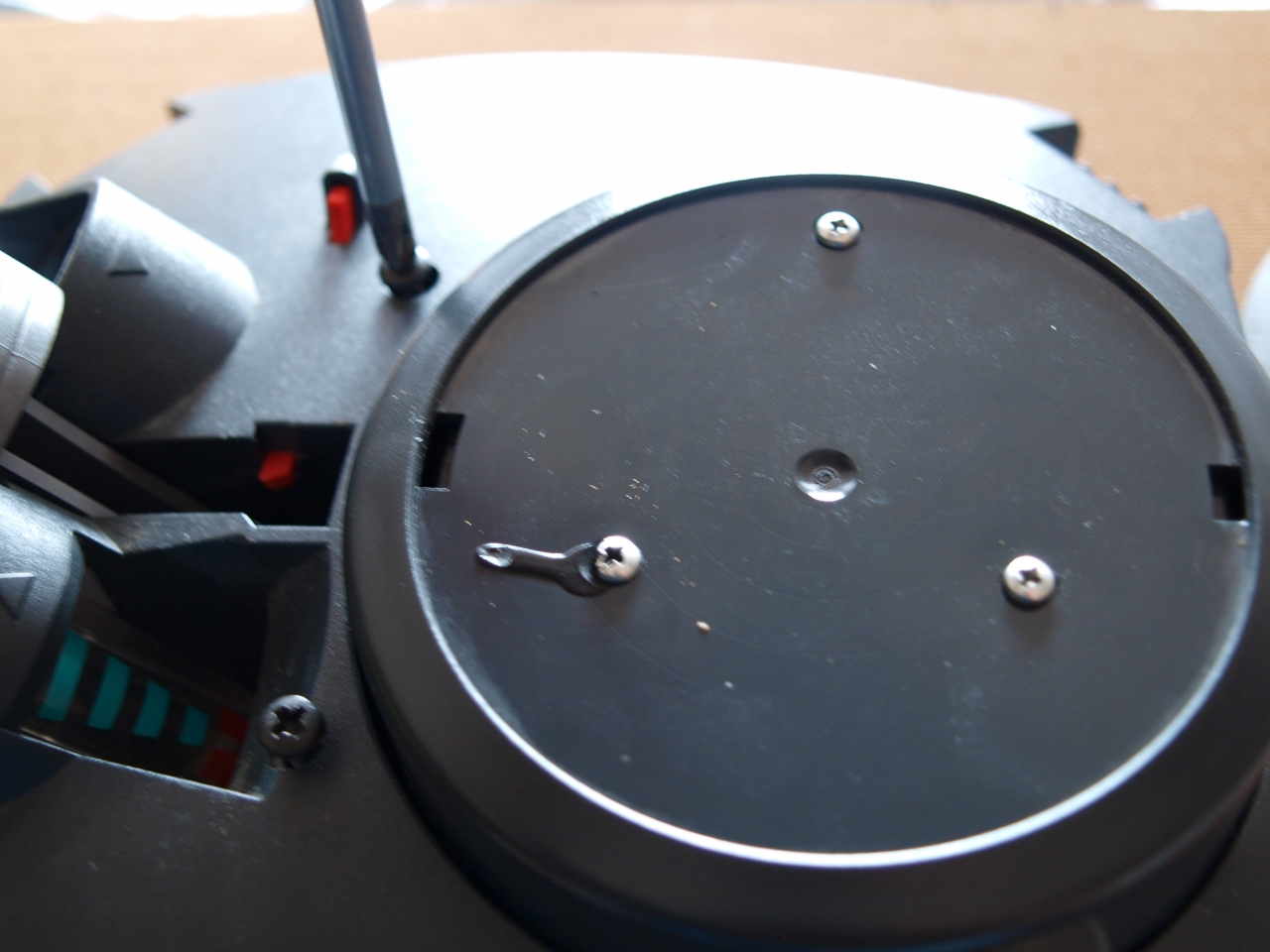

Druk de kap met beleid naar beneden en houdt deze vast. Ondertussen schoeft u met de 3 kleine schroeven het kapje vast. Laat niet los voordat alle 3 schroeven weer geplaatst zijn, anders kan de kap beschadigen door de kracht van de drukveren. Plaats de bovenzijde van het pomphuis terug en schroef deze vast met de 2 grote kruiskopschroeven.

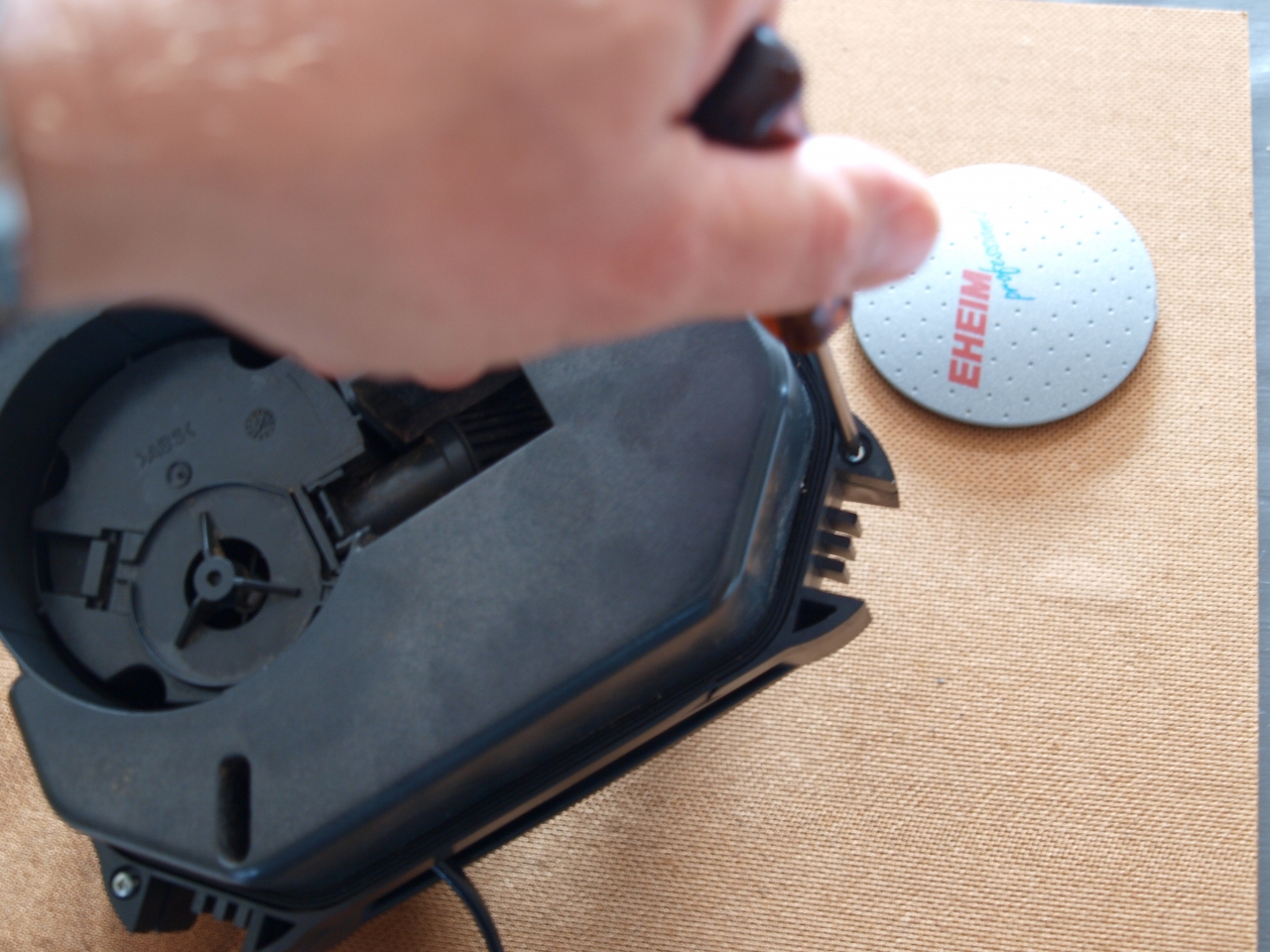

Draai het pomhuis om de bovenzijde van het pomphuis aan de onderkant vast te zetten met de kleine kruiskopschroeven. Gebruik hiervoor kruiskopschroevendraaier SP1.
Draai het pomphuis weer om en plaats het Eheim kapje weer terug op de drukknop.

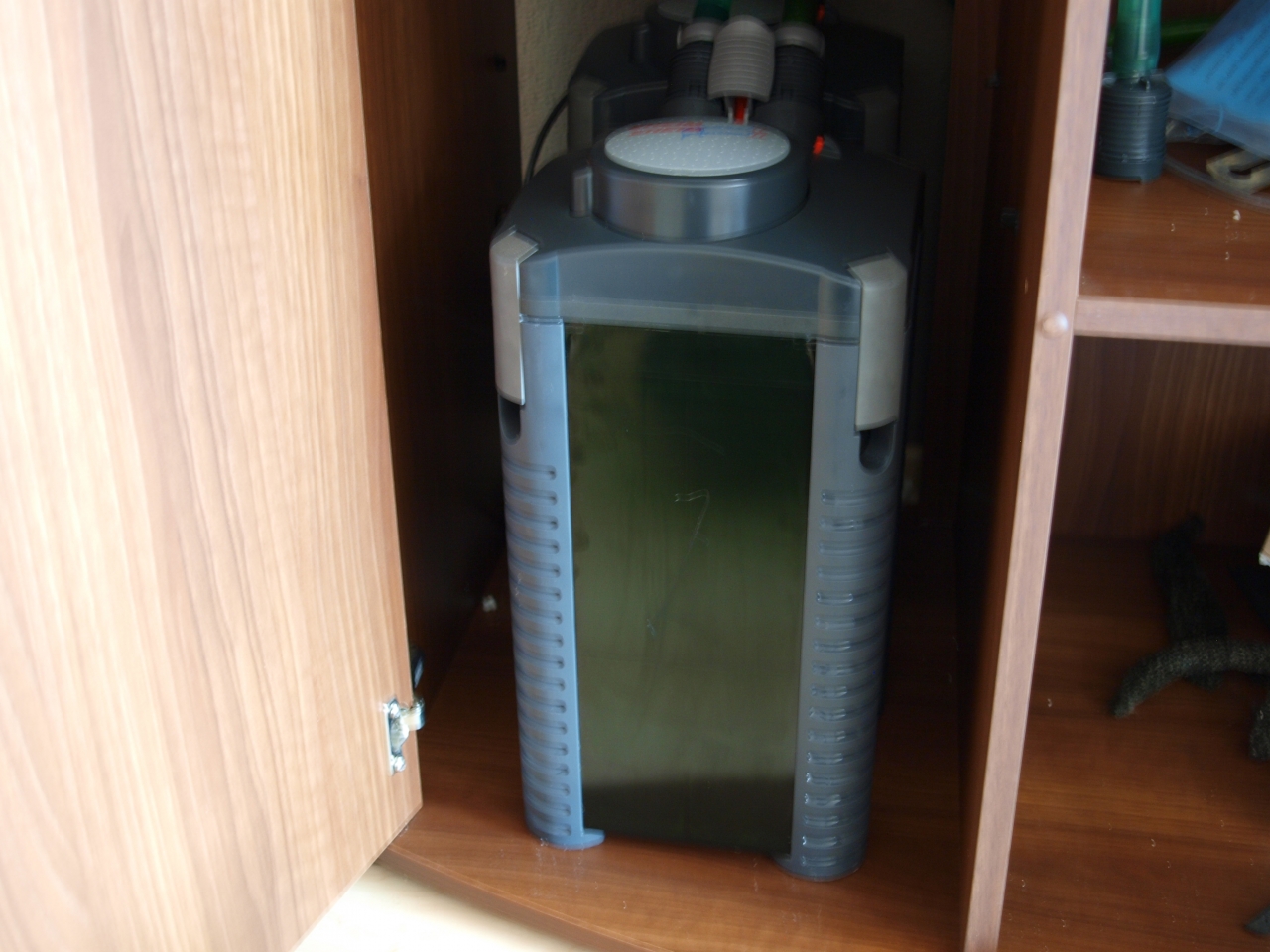

Plaats het pomphuis terug op het filter en controleer of deze nog lekt. Succes!!
